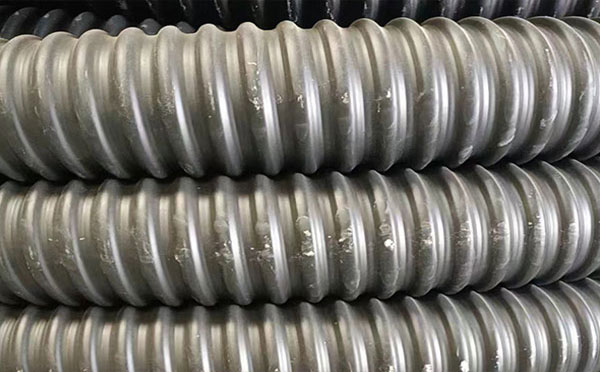

工地上常被問埋地電纜護套該選哪種管，碳素波紋管因可卷繞、耐酸堿，被寫進很多電力圖紙，但碳素波紋管規格若選錯，拉斷、壓扁依舊會返工。碳素波紋管不是口徑越大越安全，而是要讓"外徑、環剛度、埋深"三點落在同一條安全線上。本文把"碳素波紋管規格怎么挑"和"埋地施工要點"拆開講，用三組現場環壓試驗告訴你，為什么同料同厚的DN100比DN150更抗壓，卻還能省20%材料費。

碳素波紋管規格怎么挑

先算電纜外徑，再留30%空間散熱。以3×95mm2低壓銅纜為例，成品直徑約56mm，選內徑75mm的碳素波紋管即可；若升級到3×240mm2，直徑達到82mm，則選內徑100mm，不必一步到位150mm。環剛度選擇：人行道4kN/m2荷載，SN8足夠；過車干道需SN12.5。實測SN100-DN100在埋深0.8m、輪壓25kN條件下徑向變形僅3%，而SN8-DN150變形5.2%，說明高環剛度比大口徑更抗碾壓。（華東市政配套實驗，2023年11月，SN100-DN100段零破裂，SN8-DN150段出現2處環向裂紋）

碳素波紋管埋地施工要點

溝底須平整，粒徑>32mm的碎石必須清除，否則點荷載會讓管壁出現應力集中。沙墊層厚度≥100mm，回填時用中砂分層夯實，每層200mm，壓實度≥90%。拉管時，彎曲半徑保持≥10倍外徑，DN100管最小轉彎半徑1.0m，冬季低溫環境需把彎曲速度降到0.2m/s，可避免碳素層開裂。穿纜前，往管內拋撒少量滑石粉，摩擦系數由0.4降到0.2，穿線拉力可減一半。

常見技術參數對比

同樣DN100：SN8壁厚2.2mm，重1.15kg/m；SN12.5壁厚2.8mm，重1.42kg/m；SN16壁厚3.3mm，重1.68kg/m。價格隨環剛度每升一級增加約12%，但使用壽命由25年提到50年，對于主干道一次性投入更劃算。

氧指數：碳素波紋管添加阻燃母粒可達OI≥27%，電纜溝并排敷設時，滿足電力DL/T802.7-2010要求，無需再穿防火管。

耐酸堿：在pH=1的硫酸溶液浸泡168h，質量變化率<0.1%，可用于化工綠地回填區。

使用場景與維護技巧

高水位地段：管外加纏防水膠帶，接頭用橡膠密封圈雙插，0.2MPa水壓下30分鐘無滲漏。

頂管施工：選用SN16級，鋼絞線牽引拉力≤40kN，并在端頭加鋼制喇叭口，防端口壓潰。

維護：每兩年用CCTV內窺鏡抽檢，發現裂紋>5mm應整段更換，裂紋<2mm可用環氧樹脂原位固化，修復后環剛度恢復90%，成本僅為新管35%。

把"碳素波紋管規格怎么挑"算準，再按"碳素波紋管埋地施工要點"回填沙層，你就能在0.8米埋深下抗住25kN輪壓，同時省下一檔口徑的材料費。下次再遇"到底用DN100還是DN150"的追問，直接把文中環剛度變形率和價格差甩給甲方，五分鐘結束爭論。
